Полное описание

ГОСТ Р ИСО 2553-2022.

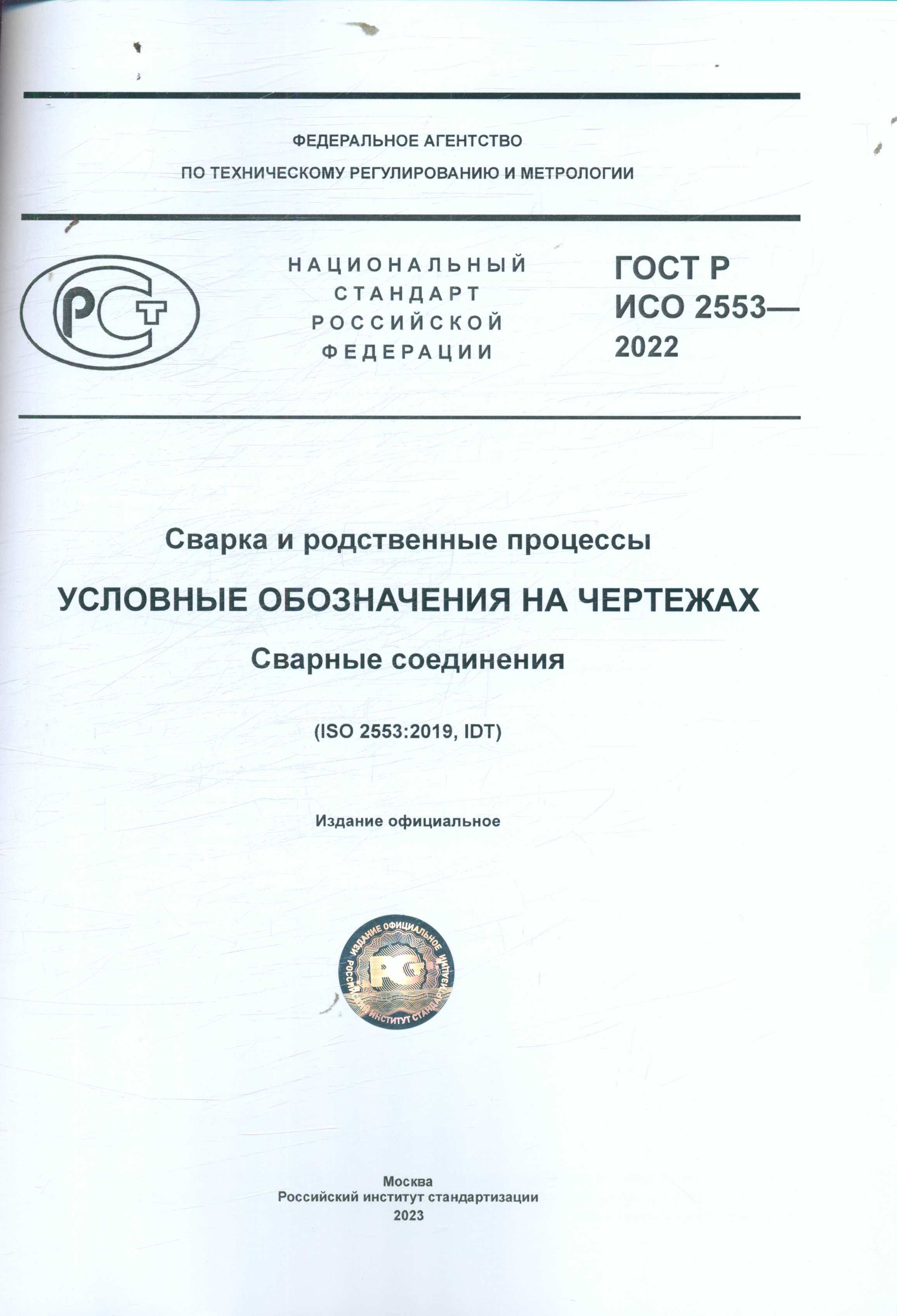

ГОСТ Р ИСО 2553-2022. Условные обозначения на чертежах. Сварные соединения = Welding and allied processes. Symbolic representation on drawings. Welded joints : национальный стандарт Российской Федерации: введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 июня 2022 г. № 547-ст: взамен ГОСТ Р ИСО 2553-2017: дата введения - 2022-09-01 / разработан: Национальное агентство контроля и сварки (СРО Ассоциация "НАКС"). - Переизд. июнь 2023. - Москва : Российский ин-т стандартизации, 2023. - III, 46, [1] с. : ил. - (Сварка и родственные процессы). - Библиогр.: с. 46 (15 назв.). - 15 экз. - Текст (визуальный) : непосредственный.

ГРНТИ	УДК
81.35.01	621.791.05(084)(083.74)
81.14.11

Рубрики:
Сварные соединения -- Условные обозначения -- Стандарты
Машиностроительное черчение -- Стандарты
Чертежи -- Оформление -- Стандарты

Кл.слова (ненормированные): ГОСТ Р ИСО 2553-2017 -- ГОСТ Р ИСО 2553-2022 -- ЛИНИИ ПОЛКИ -- ЛИНИИ СТРЕЛКИ -- МОНТАЖНЫЕ ШВЫ -- ОТБОРТОВКА -- СВАРНЫЕ ШВЫ -- СТОЛБЧАТЫЕ ШВЫ -- УГЛОВЫЕ СОЕДИНЕНИЯ
Аннотация: Настоящий стандарт устанавливает правила обозначения сварных соединений на технических чертежах. Они могут включать информацию о геометрии, производстве, качестве и испытаниях сварных швов. Положения настоящего стандарта могут применять и к соединениям, полученным пайкой твердым или мягким припоем. На мировом рынке существуют два различных способа обозначения на чертежах стороны указанной стрелкой и обратной стороны. В настоящем стандарте: пункты, таблицы и рисунки с буквой "A" применимы только к системе условного обозначения, основанной на двойной линии полки; пункты, таблицы и рисунки с буквой "B" применимы только к системе условного обозначения, основанной на одинарной линии полки; пункты, таблицы и рисунки, не имеющие букв "A" или "B" применимы к обеим системам. Обозначения, определяемые настоящим стандартом, допускается комбинировать с другими обозначениями, применяемыми на технических чертежах, например с обозначениями требований к чистовой обработке поверхности.
Доп. точки доступа:
Федеральное агентство по техническому регулированию и метрологии
Национальное агентство контроля и сварки (Москва)

Держатели документа:
Государственная публичная научно-техническая библиотека России : 123298, г. Москва, ул. 3-я Хорошевская, д. 17 (Шифр в БД-источнике (KATBW): Ж2-23/76032)

Шифр в сводном ЭК: 70b18883335effd4abb7c2675cd104a2
